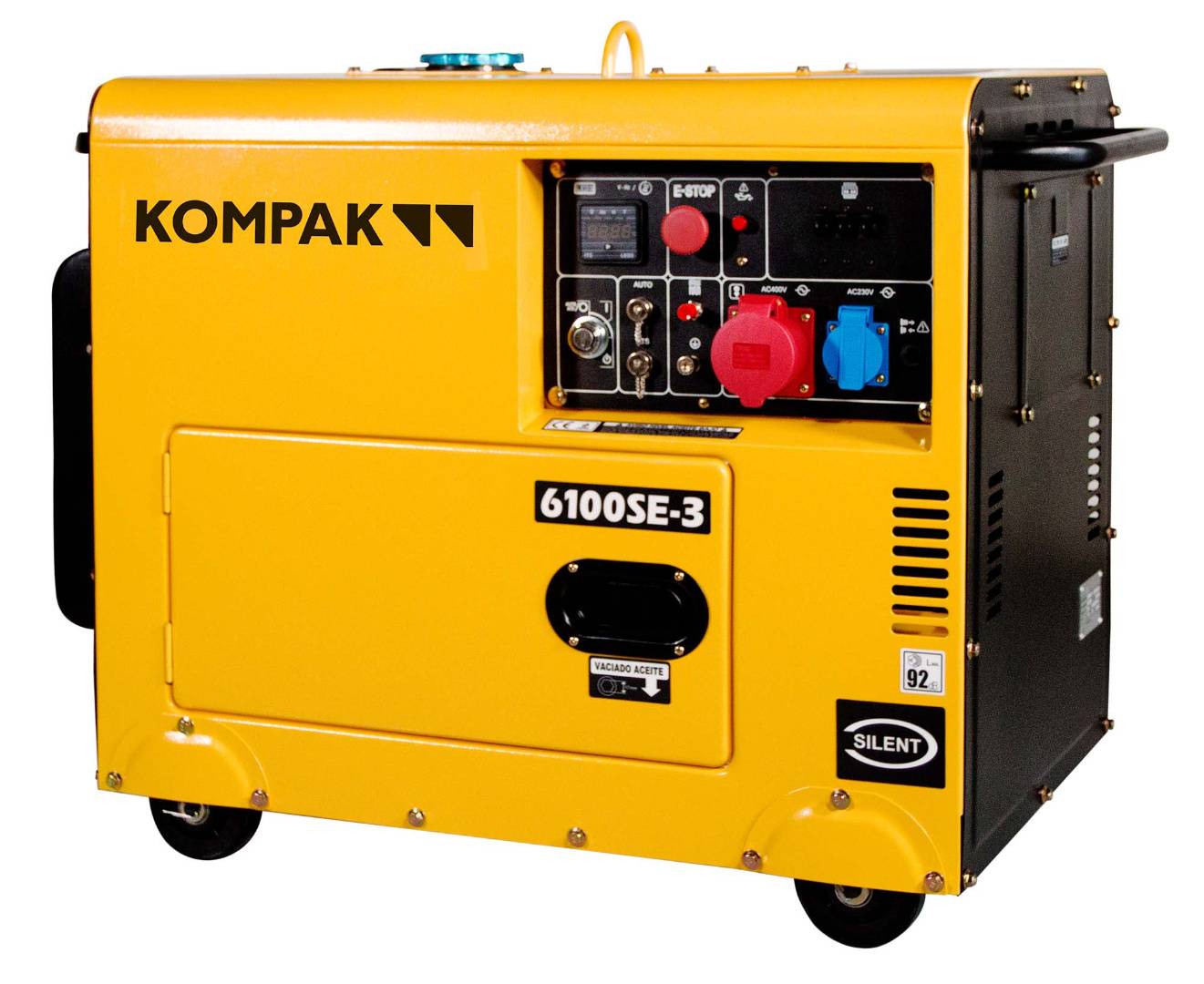

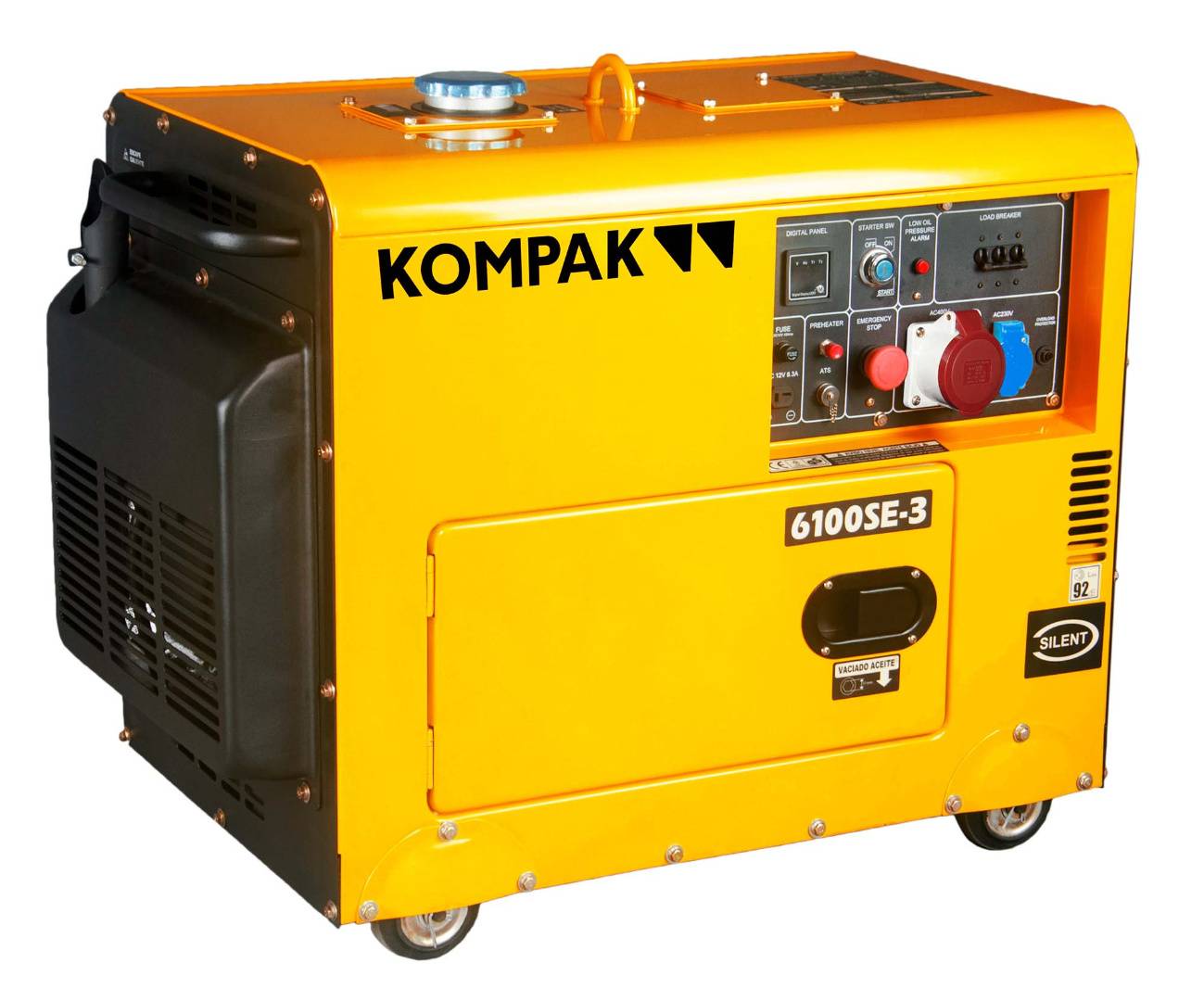

KOMPAK K6100SE-3 – odhlučnená naftová elektrocentrála 6,6 kVA, 400/230 V s elektrickým štartom

KOMPAK K6100SE-3 – odhlučnená trojfázová naftová elektrocentrála

KOMPAK K6100SE-3 je naftová elektrocentrála v uzavretom odhlučnenom vyhotovení s výstupmi 400 V a 230 V. Je určená na napájanie trojfázových zariadení a jednofázových spotrebičov mimo elektrickej siete. Uplatní sa pri stavebných, montážnych a údržbárskych prácach aj ako záložný zdroj pre vybrané zariadenia.

Výkon pri 400 V a 230 V

Dostupný výkon závisí od použitého výstupu:

• 400 V: trvalý výkon 6,25 kVA, maximálny výkon 6,6 kVA.

• 230 V: trvalý výkon 2,2 kW, maximálny výkon 2,8 kW.

Celkový trojfázový výkon nemožno odoberať zo zásuvky 230 V. Pri výbere elektrocentrály preto zohľadnite požadované napätie, príkon spotrebičov a rozloženie záťaže medzi jednotlivé fázy.

Odhlučnená konštrukcia

Uzavretá kapotáž pomáha obmedzovať hluk pri prevádzke. Výrobca uvádza hladinu akustického tlaku 72 dB vo vzdialenosti 7 metrov. Dvojité podporné uloženie pomáha znižovať prenos vibrácií.

Odhlučnené vyhotovenie oceníte najmä pri dlhšej prevádzke v blízkosti pracoviska. Aj tento model však vyžaduje umiestnenie vonku s dostatočným prívodom vzduchu na chladenie a bezpečným odvodom výfukových plynov.

Dieselový motor s priamym vstrekovaním

Pohon zabezpečuje vzduchom chladený štvortaktný naftový motor D400E s objemom 418 cm³ a priamym vstrekovaním paliva. Ochrana pri nízkej hladine oleja automaticky vypne motor a pomáha predchádzať jeho poškodeniu.

Palivová nádrž s objemom 12 litrov umožňuje podľa výrobcu približne 10 hodín prevádzky pri 50 % zaťažení. Skutočný prevádzkový čas závisí od odberu pripojených spotrebičov a podmienok používania.

Elektrické štartovanie a príprava na ATS

Elektrocentrála je vybavená elektrickým štartovaním a bezúdržbovou štartovacou batériou, ktorá je súčasťou základnej výbavy.

Vďaka príprave na pripojenie externého systému ATS možno zariadenie využiť aj na automatické záložné napájanie. S kompatibilným ATS rozvádzačom a odborným zapojením umožňuje automatické spustenie a prepnutie napájania pri výpadku elektrickej siete. ATS rozvádzač je doplnkové príslušenstvo.

Regulácia AVR a výstupy na pripojenie spotrebičov

Alternátor A5S-3 je vybavený automatickou reguláciou napätia AVR, ktorá pomáha udržiavať výstupné napätie pri zmenách zaťaženia.

Na pripojenie zariadení slúžia:

• Päťpólová zásuvka 400 V / 16 A pre trojfázové zariadenia.

• Zásuvka 230 V / 16 A pre jednofázové spotrebiče.

Prúdové označenie zásuviek neznamená, že z nich možno odoberať výkon nad možnosti elektrocentrály. Pri výstupe 230 V počítajte s trvalým výkonom 2,2 kW.

Hlavné výhody

• Trojfázový výstup 400 V a jednofázový výstup 230 V.

• Trvalý výkon 6,25 kVA pri 400 V alebo 2,2 kW pri 230 V.

• Uzavreté odhlučnené vyhotovenie.

• Naftový motor s priamym vstrekovaním a objemom 418 cm³.

• Elektrické štartovanie.

• Bezúdržbová štartovacia batéria v základnej výbave.

• Príprava na pripojenie externého ATS.

• Automatická regulácia napätia AVR.

• Automatické vypnutie pri nízkej hladine oleja.

• Približne 10 hodín prevádzky pri 50 % zaťažení.

Technické parametre

Výber spotrebičov a správne zaťaženie

Pri zariadeniach s elektromotorom alebo kompresorom zohľadnite zvýšený príkon pri rozbehu. Pri trojfázovom napájaní dodržujte povolené zaťaženie jednotlivých fáz a požiadavky na jeho rozloženie.

Pri súčasnom používaní výstupov 400 V a 230 V postupujte podľa návodu výrobcu. Uvedené výkony oboch výstupov nemožno jednoducho sčítať.

Pri citlivej elektronike overte požiadavky jej výrobcu na kvalitu napájania; samotná regulácia AVR nezaručuje rovnaké vlastnosti ako invertorová elektrocentrála.

Elektrocentrálu používajte výhradne vonku, mimo okien, dverí a vetracích otvorov. Pripojenie k elektroinštalácii objektu musí zabezpečiť kvalifikovaný elektrikár cez vhodné prepínanie sietí.
