KOMPAK K6100XE-3 – trojfázová naftová elektrocentrála 6,6 kVA, 400/230 V s elektrickým štartom

KOMPAK K6100XE-3 – trojfázová naftová elektrocentrála s elektrickým štartom

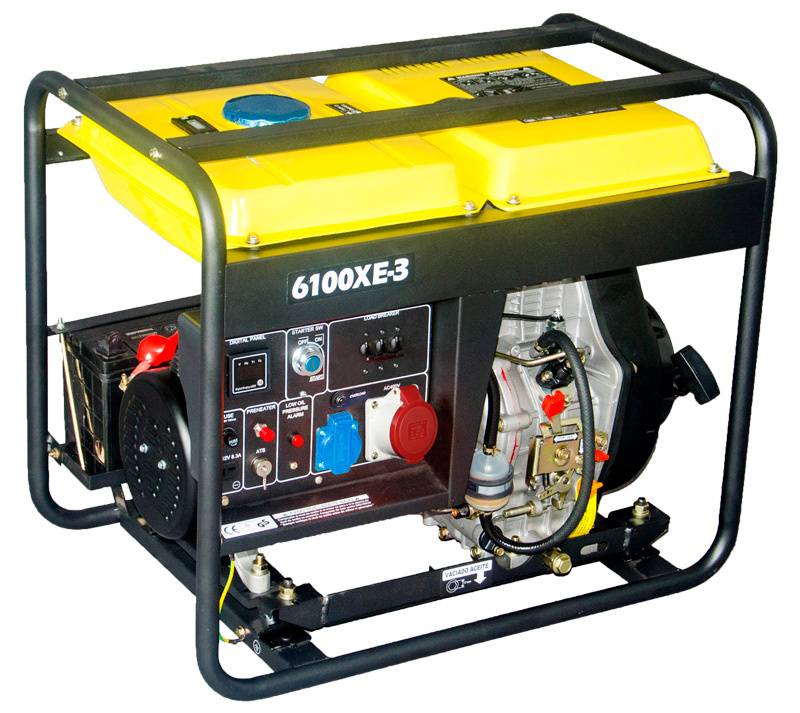

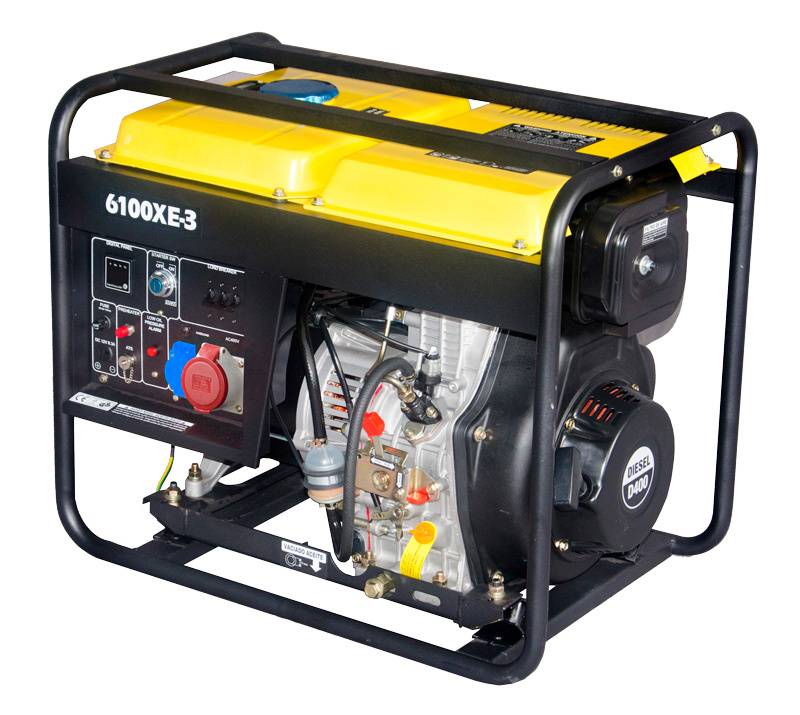

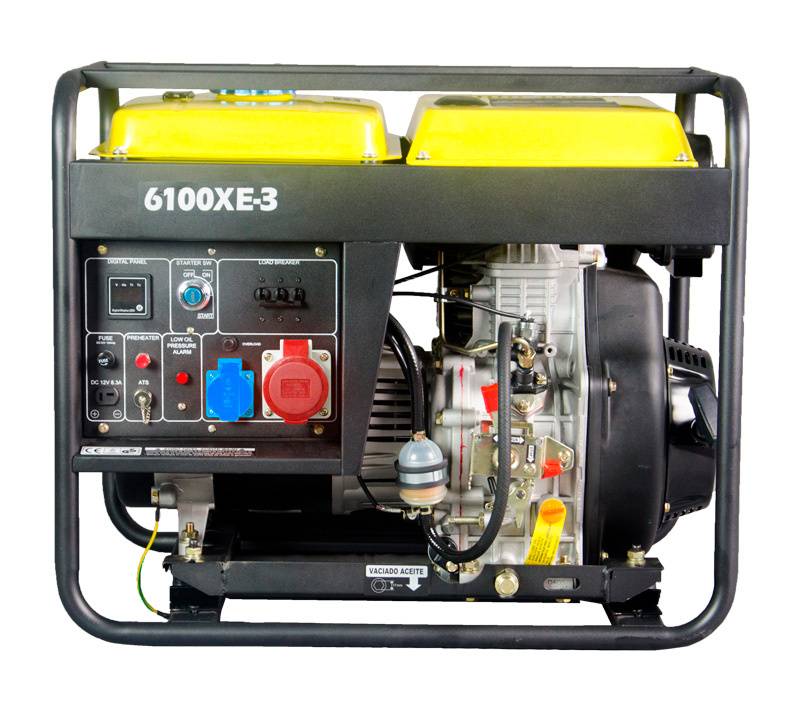

KOMPAK K6100XE-3 je naftová elektrocentrála v otvorenom rámovom vyhotovení s výstupmi 400 V a 230 V. Je určená na napájanie trojfázových zariadení a jednofázových spotrebičov mimo elektrickej siete. Využijete ju pri stavebných, montážnych a údržbárskych prácach alebo ako záložný zdroj pre vybrané zariadenia.

Výkon pri 400 V a 230 V

Dostupný výkon závisí od použitého výstupu:

• 400 V: trvalý výkon 6,25 kVA, maximálny výkon 6,6 kVA.

• 230 V: trvalý výkon 2,2 kW, maximálny výkon 2,8 kW.

Celkový trojfázový výkon nemožno odoberať zo zásuvky 230 V. Pri výbere elektrocentrály preto zohľadnite požadované napätie, príkon spotrebičov a rozloženie záťaže medzi jednotlivé fázy.

Dieselový motor s priamym vstrekovaním

Pohon zabezpečuje vzduchom chladený štvortaktný naftový motor D400E s objemom 418 cm³ a priamym vstrekovaním paliva. Ochrana pri nízkej hladine oleja automaticky vypne motor a pomáha predchádzať jeho poškodeniu.

Palivová nádrž s objemom 14 litrov umožňuje podľa výrobcu približne 13 hodín prevádzky pri 50 % zaťažení. Dlhá prevádzková výdrž obmedzuje potrebu častého dopĺňania paliva. Skutočný čas prevádzky závisí od odberu pripojených spotrebičov a podmienok používania.

Elektrické aj ručné štartovanie

Elektrocentrálu možno spustiť elektrickým štartérom alebo ručne. Súčasťou výbavy je bezúdržbová štartovacia batéria.

Model je zároveň pripravený na pripojenie externého systému ATS. S kompatibilným ATS rozvádzačom a odborným zapojením môže slúžiť na automatické spustenie a prepnutie napájania pri výpadku elektrickej siete. ATS rozvádzač je doplnkové príslušenstvo.

Regulácia AVR a výstupy na pripojenie spotrebičov

Alternátor A5S-3 je vybavený automatickou reguláciou napätia AVR, ktorá pomáha udržiavať výstupné napätie pri zmenách zaťaženia.

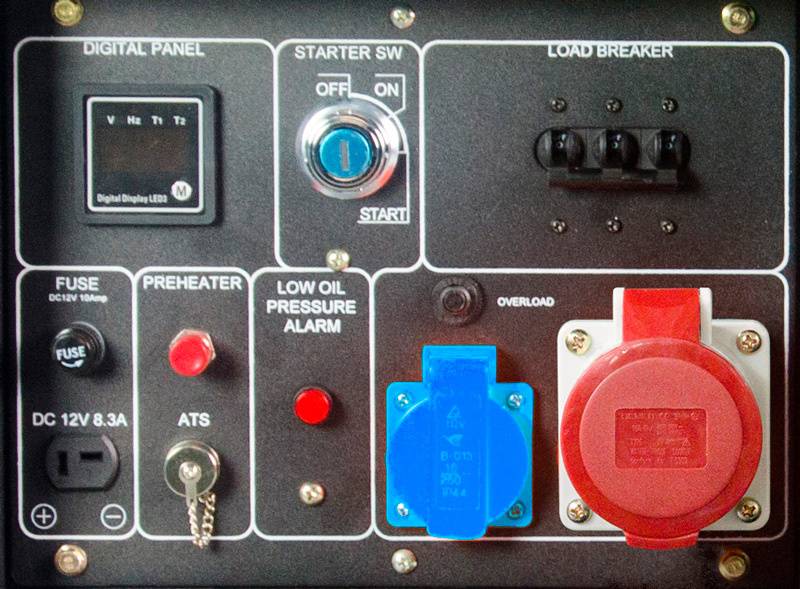

Na pripojenie zariadení slúžia:

• Päťpólová zásuvka 400 V / 16 A pre trojfázové zariadenia.

• Zásuvka 230 V / 16 A pre jednofázové spotrebiče.

Prúdové označenie zásuviek neznamená, že z nich možno odoberať výkon nad možnosti elektrocentrály. Pri výstupe 230 V počítajte s trvalým výkonom 2,2 kW.

Rámové vyhotovenie a obmedzenie vibrácií

Otvorená rámová konštrukcia umožňuje prístup k jednotlivým častiam pri kontrole a údržbe. Dvojité podporné uloženie pomáha obmedzovať prenos vibrácií.

Na jednoduchšie premiestňovanie možno elektrocentrálu doplniť o voliteľnú transportnú sadu s kolieskami, ktorá je v katalógu vedená ako samostatné príslušenstvo.

Hlavné výhody

• Trojfázový výstup 400 V a jednofázový výstup 230 V.

• Trvalý výkon 6,25 kVA pri 400 V alebo 2,2 kW pri 230 V.

• Naftový motor s priamym vstrekovaním a objemom 418 cm³.

• Elektrické aj ručné štartovanie.

• Bezúdržbová štartovacia batéria v základnej výbave.

• Príprava na pripojenie externého ATS.

• Automatická regulácia napätia AVR.

• Automatické vypnutie pri nízkej hladine oleja.

• Približne 13 hodín prevádzky pri 50 % zaťažení.

• Možnosť doplnenia transportných koliesok.

Technické parametre

Výber spotrebičov a správne zaťaženie

Pri zariadeniach s elektromotorom alebo kompresorom zohľadnite zvýšený príkon pri rozbehu. Pri trojfázovom napájaní dodržujte povolené zaťaženie jednotlivých fáz a požiadavky na jeho rozloženie.

Pri súčasnom používaní výstupov 400 V a 230 V postupujte podľa návodu výrobcu. Uvedené výkony oboch výstupov nemožno jednoducho sčítať.

Pri citlivej elektronike overte požiadavky jej výrobcu na kvalitu napájania; samotná regulácia AVR nezaručuje rovnaké vlastnosti ako invertorová elektrocentrála.

Elektrocentrálu používajte výhradne vonku, mimo okien, dverí a vetracích otvorov. Pripojenie k elektroinštalácii objektu musí zabezpečiť kvalifikovaný elektrikár cez vhodné prepínanie sietí.
